KJG—36型空心桨叶干燥机方案赏析 - 其他工程行业

一、KJG空心桨叶干燥机概述：

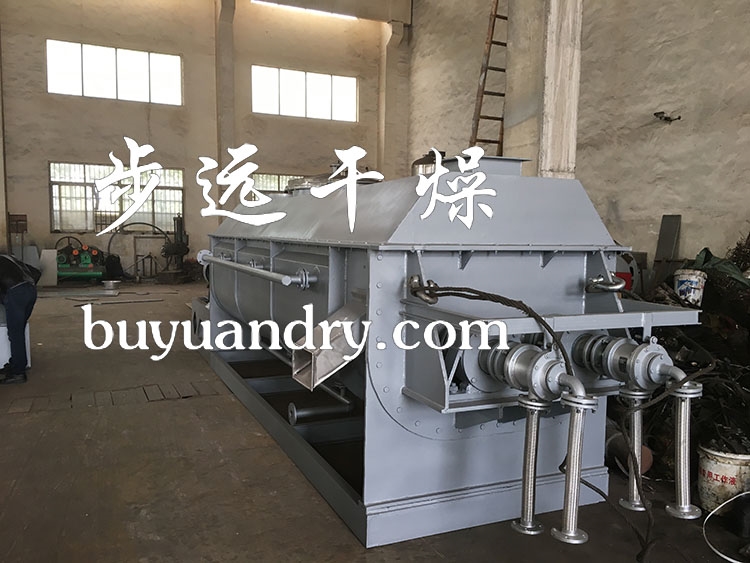

KJG空心桨叶干燥机空心轴上密集排列着楔型中空桨叶，热介质经空心轴流经桨叶。单位有效容积内传热面积很大，热介质温度从-40℃到320℃，可以是水蒸汽，也可以是液体型：如热水、导热油等。间接传导加热，没有携带空气带走热量，热量均用来加热物料。热量损失仅为通过器体保温层向环境的散热。楔型桨叶传热面具有自清洁功能。物料颗粒与楔型面的相对运动产生洗刷作用，能够洗刷掉楔型面上附着物料，使运转中一直保持着清洁的传热面。KJG空心桨叶干燥机的壳体为W型，壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖，防止物料粉尘外泄及收集物料溶剂蒸汽。KJG空心桨叶干燥机出料口处设置一挡扳，保证料位高度，使传热面被物料覆盖而充分发挥作用。热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证最佳的传热效果。

二、KJG空心桨叶干燥机工程案例：
（一）物料及相关设计参数：
1、水分蒸发量： 300—450Kg/ h
2、干品堆比重：～0.8 g/cm3
3、热源：导热油温度：230℃
4、除尘系统：用户自备
5、设备材质： A3制作
6、安装：室内
7、电源： 380V 50HZ

8、环境： 15℃ 760mmHg φ=80%

（二）单套设备主要技术参数
1、型号： KJ-36
2、总传热面积： 32m2
3、有效容积：～2.3 m3
4、主机转速： 10～20 rpm
5、停留时间： 60～120分钟
6、热源：导热油加热温度：230℃
7、传动电机功率： 18.5kw 变频调速
8、主机内尺寸： 4115×1296mm

9、主机外形尺寸：～7000×1700×1800 mm

三、主要设备清单(单台):

序号	名称	型号及规格	数量	材质	说明
1、进出料系统：
2、主机上箱体：
1	上盖	QJ-36	1	Q235-A	内δ4，A3 槽钢加强保温：δ80mm硅酸铝
2	加料口		1	A3	δ4
3	排湿口	φ400	1	A3	δ4
4	观察口	φ400	1	A3	δ5
5	上下箱体法兰	QJ-36	2	Q235-A	δ23
6	新风补充换热器	SRZ	60m²	Q235-A	蒸汽
3、主机下箱体：
1	内壁	长4115×1296mm	1	A3	δ8
2	加热夹套	夹套厚度25mm	1	Q345R	δ4
3	加强隔环		6	Q235-A	δ25
4	出料口		1	A3	δ8
5	端盖板法兰		2	Q235-A	δ30
6	端盖板		2	Q235-A	δ30一体式
7	填料座		4	Q235-A	填料+充气密封
8	轴承座		4	Q235-A	带水冷却夹套
9	轴承座压盖		4	Q235-A
10	主机底架		1	Q235-A	H钢
11	减速机平台		1	Q235-A
4、主轴、传动系统：
1	主轴	φ245×20×长7000mm	2	Q235-A	无缝钢管轴头与主轴热涨连接
2	中心管	φ76×4 mm	2	Q235-A
3	桨叶片	外径φ700 mm	60	A3	δ6 打破口、加拉钉
4	旋转接头	2吋	2	组件	蒸汽单头双向进出
5	轴承	双列调心滚子轴承	4	45#
6	传动齿轮	M=10	2	45#	齿面高频淬火
7	主齿轮	M=10	2	45#	齿面高频淬火
8	齿轮减速机	ZSY280-90	1		国茂减速机
9	弹性柱销联轴器		1	HT200
10	传动电机	Y315M1-6-18.5KW	1		江阴大中电机
5、除尘系统：
1	除尘器		1	A3	用户自备
2	引风机	4-72-4A	1	Q235-A	5.5KW
